￥: 160.00

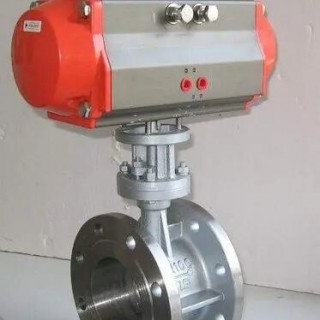

上海代益阀门专业生产气动法兰蝶阀，法兰气动蝶阀D641X 不锈钢气动蝶阀，不锈钢阀门气动蝶阀，不锈钢丝扣气动蝶阀，不锈钢气动法兰蝶阀，对夹式气动蝶阀，铸钢气动法兰蝶阀，D641X气动法兰蝶阀。
气动蝶阀双（单）作用气动活塞式执行器与蝶阀组成。连接形式分为对夹式和法兰式两种,其阀座采用橡胶、氟橡胶和不锈钢堆焊，从而很大程度的提高了其适用范围。具有结构简、体积小、重量轻等优点。气动活塞式执行器采用低摩擦材料，缸体内外表面经硬质阳极
氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工等工业部门。
蝶阀安装时，先关闭阀门，后进行安装，以防止碰伤蝶板密封面。两管道法兰而应平行，使得装紧后阀门和管道法兰接触压力平均。管道法兰内孔不宜过大，保证不大于5mm，以防压板受压位置不对而变形失效。
工作原理
当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。
□气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
□回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。
□定位器可调节阀门管道流量。
气动执行器主要技术参数
|
气动执行器
|
型号
|
QW系列、AT系列、AW系列
|
|
气源压力
|
0.4 ～ 0.8 MPa
|
|
|
最大回转角度
|
90°～92°
|
|
|
回信器
|
AC220V AC110V DC24V
|
|
|
控制信号
|
电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa
|
|
|
控制气源
|
洁净、干燥压缩空气
|
|
|
工作温度
|
-20℃ ～ +90℃
|
主要性能规范
|
名称
|
型 号
|
公称压力
PN（MPa）
|
试验压力Ps（MPa）
|
工作温度
（℃）
|
适用介质
|
|
|
壳体
|
密封
|
|||||
|
气动橡胶蝶阀
|
D67（4）1X-10
|
1.0
|
1.5
|
1.1
|
-20～80
|
淡水、污水、空气、蒸汽
|
|
气动衬四氟蝶阀
|
D67（4）1F-10C
|
1.0
|
1.5
|
1.1
|
≤150
|
腐蚀性介质
|
|
气动硬密封蝶阀
|
D67（4）3H-10C
|
1.0
|
1.5
|
1.1
|
≤300
|
水、油类、酸类、煤粉等
|
